Finecorsa di posizione 7551-7552

Finecorsa di posizione a croce in alluminio
Catalogo
Modulo richiesta
Istruzioni
Certificazioni

Finecorsa di posizione a croce progettati per il controllo del movimento di carriponte, paranchi e macchine operatrici industriali complesse. La scelta dei materiali e le soluzioni tecniche adottate consentono l'utilizzo di questi finecorsa in condizioni operative gravose.

Shop Vista 3D Configuratore

Caratteristiche

  • Studiato per garantire un funzionamento impeccabile anche nelle condizioni operative più severe.
  • Aste con movimento a 4 posizioni mantenute ogni 90°.
  • 4 fori di fissaggio.
  • Contatti NC ad operazione di apertura positiva, utilizzabili per funzioni di sicurezza.
  • Durata meccanica interruttori: 1 milione di manovre.
  • Frequenza di manovra: 3600 manovre/ora max.
  • Grado di protezione IP: 7551-7552 sono classificati IP 66 con apposito pressacavo M20.
  • Resistente a temperature estreme: da -40°C a +70°C.
  • Realizzato con involucro in lega di alluminio pressofuso, con bronzine in materiale sinterizzato e testina in zama per resistere agli urti violenti, agli attacchi chimici e all'ossidazione e per ridurre le operazioni di manutenzione periodica della testina.
  • I materiali e i componenti utilizzati sono resistenti agli agenti atmosferici e garantiscono la protezione dell'apparecchio contro la penetrazione di acqua e polvere.

Opzioni

  • 4 interruttori 1NO+1NC in scambio ad apertura rapida oppure 1NC ad apertura lenta.
  • 3 uscite per i pressacavi per ridurre i tempi di installazione e semplificare il cablaggio.

Certificazioni

  • Marcatura CE.

CARATTERISTICHE TECNICHE GENERALI

Temperatura ambiente Immagazzinaggio -40°C/+70°C
Funzionamento -40°C/+70°C
Grado di protezione IP IP 66 max. con apposito pressacavo M20 (non fornito)
Categoria di isolamento Classe I
Frequenza di manovra 3600 manovre/ora max
Ingresso cavi M20

CARATTERISTICHE TECNICHE DEGLI INTERRUTTORI

Categoria di impiego AC 15
Tensione nominale di impiego 250 Vac
Corrente nominale di impiego 3 A
Corrente nominale termica 10 A
Tensione nominale di isolamento 300 Vac
Durata meccanica 1x106 manovre
Connessioni Morsetti con vite serrafilo

Applicazioni

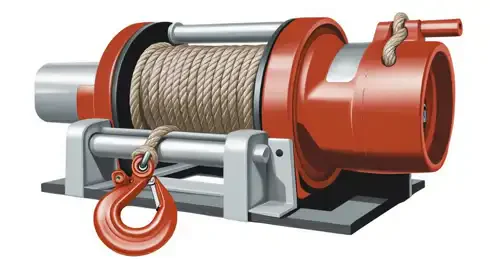

Compenenti di comando e sicurezza per argani e paranchi
Argani - Paranchi

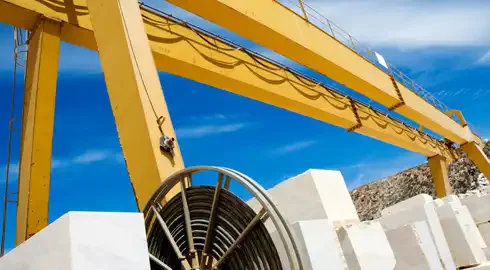

Compenenti di comando e sicurezza per carroponti
Carriponte - Gru a cavalletto

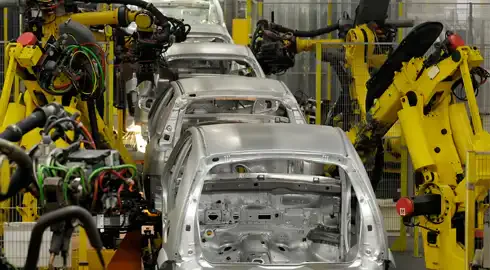

Automazione - Linee di assemblaggio - Macchine utensili
